空调器制冷部件的拆装方法

来源:空调拆装|作者:吴峰|更新时间:2015-10-19 16:56:15|阅读:

如图7-79所示,压缩机组件和制冷管路部分位于右侧,它与风扇组件之间通过一块竖直的金属档板隔开。同时,在压缩机组件和制冷管路周围还包裹着一层毛毡,它主要起降噪,隔离,保护等作用,制冷部件的拆卸方法如下。


(1)按图2-80所示方法,将包裹在压缩机组件周围的毛毡取下。

(2)为了便于检测,将压缩机与风扇之间的档板卸下,如图2-81所示,该档板通过两个固定螺丝钉与室外机支架固定在一起,其中一个固定点顶部,另一个固定点位于底部

(3)将固定螺钉柠下后,按图2-82所示方法,小心地将棉絮板取下,注意,不要剐制冷管路和制冷部件,以免造成损坏。

如图2-83所示,室外机的风扇组件安装在冷凝前面的支架上,它主要由风扇扇叶和风扇电动机,通常,分体壁挂式空调器室外机的风扇都采用轴流风扇。

(4)风扇扇叶由螺母固定在电动机的主轴上,在r拆卸时首先将固定螺母取下,如图2-84所示。卸下螺母的时候应该注意,扳手和旋转方向为顺时针方向,这与松开一般螺母的情况刚好相反。

(5)卸下与电动机主轴固定螺母后,就可以将风扇扇叶从风扇电动机的主轴上取下,具体操作如图2-85所示。

如图2-86所示风扇电动橄被周围的4个螺钉固定在风扇支架上,然后它也是空调器中经常出现故障的部件之一,

(6)按图2-87所示方法,将风扇电动机四围的固定螺钉一一卸下,然后小心取下电动机这时就可以进行检测了。

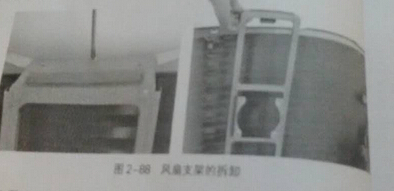

(7)如果需要对制冷管路和冷凝等部分进行检测,还需要对其它有关的部件进行拆卸。图2-88所示为风扇支架的拆卸过程。它是通过顶端的固定螺钉和底病的卡扣固定的,在拆卸时注意不要硬来,以免支架变形。

如图2-89所示,此时室外 机上只盛制冷及管路部件了,在空调的检修过程中,制冷及管路部件检修的重点,其拆卸检测以及更换,安装都会伴随着管路的加工与焊接操作。
