系列定速空调器:

KF-2301GW

KF-2501GW

KF-25GW

KFR-2301GW

KFR-25GW

KFR-2801GW

KFR-28GW

KFR-3301GW

KFR-2501GW

KFR-3301GW/D

KFR-2302GW

KFR-2303GW

KFR-2308GW/B

KFR-2508GW

KFR-2518GW

KFR-3208GW/A

KFR-3218GW

KR-2318GW/A

KFR-3218GW/A

KF-2318GW/A

KF-3218GW/A

KFR-2501GW/D

KFR-3201GW

KF-25GW/58

KFR-25GW/58

KF-23GW/58

KFR-23GW/58

KFR-32GW/08B

KFR-23GW/18B

KFR-3228GW

KFR-3518GW

KFR-3518GW/D

KFR-35GW/58

KFR-2308GW

KF-4802GW

KFB-5008GW

KFR-7001GW

说明: 当发现空调器的运行发生异常而停机,维修人员可连续按下遥控器的 “传感器切换” 按钮两次以上,开关面板上的指示灯将会显示故障内容,或空调通电未开机状态下按住应急按键5 秒,蜂鸣器响3 声后显示故障代码。

备注:KF-4802GW 空调器的电源指示灯与高效运行指示灯是一个灯, 只是在不同的运行状态,指示灯的颜色不·一样。

KF-25110W

KFR-25110W

LED 的显示自诊断功能

说明:

(1) 运行时,运行灯指示灯亮,关机时运行指示灯关。

(2) 制热模式下防冷风及化霜时,运行指示灯亮(亮1.5秒,灭0.5秒)

(3) 任何状态下,室内温度传感器、室内热交换器温度传感器发生故障时,用运行灯、定时灯进行显示故障状态。

备注:

(1) 在制冷时,室外机异常:当压缩机继电器闭合4分钟时,若室内热交换器盘管温度持续12 分钟高于(室温-5°C),则关闭室外机组;3分钟后再启动,如仍出现上述故障,则说明室外机异常,此时室外机组不再开启,定时灯闪烁报警。

(2) 在制热时,室外机异常: 当压缩机继电器闭合4分钟后,若室内热交换器盘管温度持续12 分钟低于(室温+5'C),则关闭压机;3 分钟后再启动,如再次出现上述情况,则说明室外机异常,此时室外机组不再开启,定时灯闪烁报警。

(3) 若室内温度传感器、热交换温度传感器发生故障,则室内外机组进入故障运行状态,运行指示灯指示相应故障 (关机状态下显示)。

(4) 若室内风机发生故障,则室内风机锁定低速,定时指示灯指示故障。

KF-2510GW

KFR-2510GW

电路中若有故障,则按下述方法显示,相应部分动作,除第四、五条外其余均不停机。

(1) 若室内温度传感器出现短路或开路故障,则指示灯(黄色)闪二停一;

(2) 若室内盘管温度传感器出现短路或开路故障,则指示灯(黄色) 闪三停一;

(3) 若室外化霜温度传感器出现短路或开路故障,则指示灯 (黄色) 闪七停一;

(4) 若室内风机因故障停转,(霍尔元件无脉冲输出给芯片) 指示灯(黄色) 闪八停一;

(5) 室外机异常保护则指示灯闪五停五。

注: 闪烁的方式是以1秒1个周期的方式,灯亮半秒暗半秒。

系列定速空调器:

KF(R)-23GW/57N

KF(R)-23GW/57DN

KF(R)-32GW/57N

KF(R)-32GW57DN

KF(R)-23GW/56

KF(R)-23GW/56D

KF(R)-25GW/56

KF(R)-25GW/56D

KF(R)-32GW/56

KF(R)-32GW/56D

KF(R)-25GW/57DN

KF(R)-35GW/58D(A)

KF(R)-23GW/57

KF(R)-25GW/57D

KF(R)-32GW/57D

KF(R)-35GW/57D

KF(R)-35GW/56AD

KF(R)-23GW/25AD

KF(R)-25GW/25AD

KF(R)-32GW/25AD

KF(R)-23GW/78

KF(R)-25GW/78AD

KF(R)-32GW/78AD

KFR-25GW/16

KFR-32GW/16

KFR-35GW/16

在开机时,按住应急键5秒钟,当听到蜂鸣器鸣叫3次,就进入故障显示功能。

故障代码如下(★:发光二极管常亮,☆发光二极管闪亮)

KFR-50GW/08A

KFR-70GW/08A

维修时室内机显示屏显示的故障:

在开机时,按住应急键5秒钟,当听到蜂鸣器鸣叫3次,就进入故障显示功能。

室内EEPROM故障:上电后,蜂鸣器立刻鸣叫1声,则是室内EEPROM故障。

维修时室内机主控制板上LED显示的故障:

无故障时,该LED灯长亮,表示运行正常。

当有故障时,该LED灯以5秒熄灭,然后1秒亮1秒灭的闪烁方式报故障,其中每个周期中闪烁的次数为故障代码,其表示如下:

KF(R)-23、26、32、35GW/35(D)系列

(1)在首次上电15秒内,接收到自检遥控信号,进入自检模式。进入自检模式,立即停止风摆复位(默认风摆已完成复位),并快速摆到最大角度(小于10秒)然后按制冷模式角度摆动,运行灯、压缩机、四通阀、室外风机、电加热相隔0.5秒时序点亮或者接通。同时室内风扇以制冷高速风运行。同时检测室内环境温度、室内管温热敏电阻是否开路或短路,风速反馈是否正常(抽头电机及无反馈功能除外),如有故障,运行灯以1HZ频率闪动,蜂鸣器长鸣。以按“ON/OFF”键退出自检模式,全部关闭,进入正常待机状态。如不按“ON/OFF”键退出自检模式,3分钟后自动退出。在自检过程中,取消所有保护。

(2)强制运行自检功能:按住“ON/OFF”键上电后,蜂鸣器响一声后放开,进入强制运行自检待机状态,室内温度强行按25°C进行判断,可进行所有模式运转,所有保护功能、延时失效,其余控制与正常运行时相同,在开机状态下电加热仅按温差条件判断。以按“ON/OFF”键或遥控器开关键,退出强制运行自检功能。

KFR-7008GW

传感器不良 (开路或短路),机器继续运转,但无温度保护,显示故障代码:

室内环境温度传感器:E0

室内热交换器温度传感器:E1

室外热交换器温度传感器:E2

KF-23GW/27

KF-25GW/27

KF-32GW/'27

KFR-35GW/27

在开机时,按住应急键5 秒钟,当听到蜂鸣器鸣叫3 次,就进入了故障显示功能。

故障码大于50:在室内温度数值处显示,“树木”图标点壳,其它图标灭。

故障码50 以内(含50) :在设定温度数值处显示,“房子” 图标点亮,其它图标灭。

显示故障代码如下,显示10 秒后恢复正常显示。

室内EEPROM故障:上电后,蜂鸣器立刻鸣叫1声,就证明是室内EEPROM故障。

KFR-32GW/78D

KFR-25GW/78D

故障显示一览表故障显示

控制器在产生保护时,按动传感器切换键,会在室内机的显示面板显示故障代码,以利于调试和维修。空调器发生故障产生故障代码后,除非断电,故障代码不能清除。

故障代码如下:(★:发光二极管常亮;☆:发光二极管闪亮)指示灯显示状态

室内EEPR0M故障:上电后,蜂鸣器立刻鸣叫1声,则是室内EEPROM故障。

KFR-26GW/18-1

KFR-23GW/18-1(AO)

KFR-26(35)GW/06N-1

KFR-26(35)GW/18N-2

KF-26(35)GW/99N-2

KFR-23(26)GW/99N-2

KFR-26(32、35)GW/VD-2

KF(R)-50GW/UL

KFR-26GW/VG-1(K26)(B)

KF-26(35)GW/VMJ-2

KFR-23(26、32、35)GW/VMJ-2

KF(R)-50GW/UX

KF(R)-23GW/UQ-1

KFR-35GW/27-1 (41) (H9)

KF(R)-23GW/UQ-2

KF(R)-26GW/UQ-2

KFR-32GW/UQ-2、

KFR-32GW/UQ-1

KFR-23 (26、32、35)GW/VC2a

KF(R)-50GW/19-2

KFR-23(26、32、35)GW/VC2a-H

KFR-23(26、32、35)GW/Vc2a-L、

KFR-26(32、35)GW/VG

KF(R)-26(32)GW/VC-2

KFR-23(32)GW/VD-1、

KF(R)-26(32、35)GW/UX

KFR-35GW/19-1(41) (H9)

KF-23(26、35)GW/UHJ-3

KF-26(35)GW/VDJ-3

KF-26(32)GW/VD-2、

KF(R)-23(26、32、35)GW/UL

KFR-35GW/VD-1

KF-35GW/VDJ-3

KFR-35GW/18-2(N)

KFR-32 (35) GW/18-2

KFR-35GW/06-1 (D) (H9)

KFR-35GW/VG-1(K27) (D) (H9)

KFR-35GW/VP-1 (K27) (D) (H9)

KFR-35GW/VD-1(K27) (D) (H9)

KFR-35GW/UQ-1(K27)(D)(H9)

KFR-35GW/UG-1(K27)(D)(H9)

故障查询必须是在待机状态下进行,长按应急按键5秒,显示故障代码 10 秒钟,10 秒钟后不再显示故障代码并恢 复到显示故障代码前的状态。如有两个以上的故障,则每个故障以10 秒的间隔轮流显示。掉电后故障不能查询。故障代码:有数码管的机型只用数码管显示代码,没有数码管的机型用运行灯显示:

如果检测到环境温度传感器持续 5S 开路或短路,则为其故障。 如果检测到热交换器温度传感器持续 5S 开路或短路,则为其故障。上电读 EEPROM 二次,每次数据校验和出错时,则为其故障。上电持续 2S 没检验到室内交流电过零信号,则为其故障。

KFR-32GW/BP

KFRP-35GW

KFR-40GW/BP

说明:

(1) 将室内控制面板拨段开关拨到 “关”位置,此时三个LED 显示故障。

a、每个灯有三种状态显示: 亮、闪、灭。

b、修理完成后,插入电源将波段开关拨到“DEMO” 位置,清除诊断内容;随后,置于“关”、“开” 临界,确认诊断内容清除,方可使用。

注意: 插上电源,运转指示灯闪,是室内A板外部ROM (OTP数据)不良,插入不良或忘记安装。

C、不插电源,机器仍旧记忆故障。

故障显示:

KF-2601GW/BP

KFR-2601GW/BP

KF.-2602GW/BP

KFR-2602GW/BP

KFR-28GW/BP

KF-2801GW/BP

KFR-2801GW/BP

KFR-3001GW/BP

KFR-3002GW/BP

KF-2609GW/BP

KF-2809GW/BP

KFR-2809GW/BP

说明: 当发现空调器运行异常而停机,维修人员可连续按下遥控器的“传感器切换”3 次以上,开关面板上的指示灯将会显示故障内容。

X指示灯灭   ○指示灯闪烁  ●指示灯亮

KFR-26GW/BP

说明:

(1)灯1为运行灯,灯2为待机灯,灯3为定时灯;

(2)首次上电时,先检EEPROM;

(3)运行过程中出现下述故障时,运行指示灯闪亮,并停机。此时,即使开关拨到其他位置也一样,恢复的方法是电源重新插入,而故障原因已写入EEPROM中,可利用自我诊断查出错误原因。

自诊断方法

室内机的运转指示灯每0.5秒闪烁一次,可以按下述方式进行更详细的故障诊断。

诊断顺序

A)将运转选择开关拨向全停止;

B)插入电源插头,传感器异常或有保护动作时,一个故障显示5秒钟,有数个故障,则以2秒的时间依次显示。

C)修理完成后,将运转选择开关拨向“试运行”,再插上电源,以消去故障内容。

KFR-2820GW/BP

说明:

(1)每个灯可有三种状态:亮、闪烁(亮0.5秒,灭0.5秒),灭。

(2)1:运行灯,2:定时灯,3、睡眠灯 4:高效灯;

(3)任何故障发生时室内控制面板所有灯秒闪,当保护发生时室内控制面板运行灯秒闪。此时轻触一下应急按钮,蜂鸣一声后,以室内机四个LED的亮灭显示故障或保护内容。

故障显示见下图:

KFR-3502GW/BP

KFR-3601GW/BP

KFR-3602GW/BP

KFR-3603GW/BP

KFR-4001GW/BP

KFR-4501GW/BP

KFR-3519GW/BP

KFR-35GW/06ABP

说明:

(1)先关闭人机对话功能(按传感器切换键)。

(2)待人机对话图标消失后,再连续按传感器切换键两次,即可在VFD屏温度显示位置看到故障代码,除非断电,故障代码不能消除。故障代码如下:

(★:发光二极管点亮; ☆:发光二极管闪亮)

KFR-36GW/ABP

说明:

(1)自我诊断开始条件:开关由“运行”拨到“停止”位置,进行传感器异常和故障原因诊断,每输出一个故障原因,蜂鸣器鸣响。

(2)自我诊断结束条件:

a、开关在“停止”以外的位置时,此时蜂鸣器不响,标志自我诊断结束。

b、只有在自我诊断全部结束后,开关板拨到“开”后,空调器才可正常工作。

c、空调器在进行自我诊断时,可能要等待十几秒用于判断错误。

故障指示:1、定时灯,2、待机灯,3、运行灯

○:亮     X:灭   ☆:闪烁

KFR-2701GW/BP

说明:

当运行出现故障后,空调器将停止运行,然后显示故障内容。若要重现故障内容可按遥控器“传感器切换”将设定为“本体控温”,再连续按传感器“传感器切换”键。液晶屏显示故障内容:室内显示“室内”,室外显示“室外”。

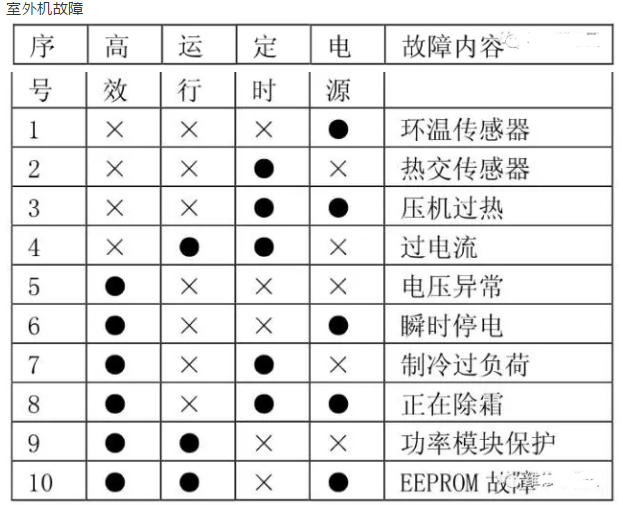

室外机3个故障显示灯也可以显示室外机的故障内容(只有在压缩机停止时),其显示方法:

☉:常亮     X:不亮   ☆:闪烁

KFR-2501GW/BP

说明:

当发现空调器的运行发生异常而停机,维修人员可按下遥控器切换键设置成空调器本体传感器方式,再连续按两下遥控器“传感器切换”键将会显示故障内容。

具体科龙空调维修故障代码如下:

○:表示指示灯长亮   ☆:指示灯闪烁

KFR-2866GW/BP

KFR-3201GW/BP

KFR-3226GW/BP

KFR-3266GW/BP

KFR-3516GW/BP

KFR-3606GW/BP

KFR-3566GW/BP

KFR-32GW/29BP

压缩机运行状态指示

在压缩机运转状态下,室外机控制板上的3个LED指示出压缩机当前的运行频率受限制的原因

备注:“7-室外PFC故障”KFR-2866GW/BP、KFR-3266GW/BP空调器有此项目。

室外机显示

在压缩机停止运转时,室外的LED用于显示故障的内容,如下表所示:

室内机显示

连续按传感器切换4次,显示故障代码如下,显示10秒后回复正常显示:

备注:“17-室外PFC故障”只有KFR-3226GW/BP、KFR-3516GW/BP、KFR-2866GW/BP、KFR-3266GW/BP、KFR-32GW/29BP 空调器有此项目,其他机器无此检测项目。
